您好,欢迎访问深圳市永辉盛进出口有限公司   道康宁硅胶材料!

RBL-2004系列(20度-75度)
您的位置: 主页 > 产品中心 > 液态硅胶 > RBL-2004系列(20度-75度)

道康宁 RBL-2004-30(AB) 食品级液态硅胶

  • 美国陶氏XIAMETER™(道康宁)RBL-2004-30(AB) 属于食品级液态硅橡胶原材料,高透明度、30邵氏硬度、本产品在模压成型工艺方面具有优越性能,良好融合了可用时间、生产周期短、极佳的机械性能和透明度,使其成为适合各种用途的成为理想产品,例如厨具配件、垫圈、索环、阀门和隔膜、水上及体育用品、移动设备防护。...
  • 产品详情

30 邵氏硬度,1:1 混合,模压成型和注射成型液体硅橡胶


食品级液态硅胶特性和优点

    • 高透明度

    • 低压缩形变

    • 配方设计符合 FDA21 CFR 177.2600 及 BfR XV

    • 零件设计灵活性

    • 生产周期短

    • 超强 NPC 机械性能


食品级液态硅胶应用

    本产品在模压成型工艺方面具有优越性能,良好融合了可用时间、生产周期 短、极佳的机械性能和透明度,使其成为适合各种用途的成为理想产品, 例如:

    • 厨具配件

    • 垫圈

    • 索环

    • 阀门和隔膜

    • 水上及体育用品

    • 移动设备防护


食品级液态硅胶典型物性:

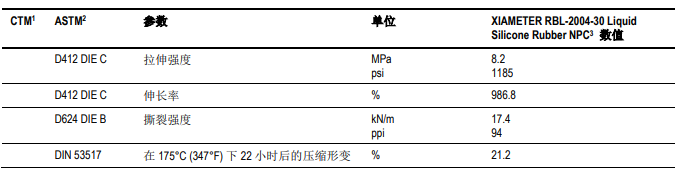

食品级硅胶

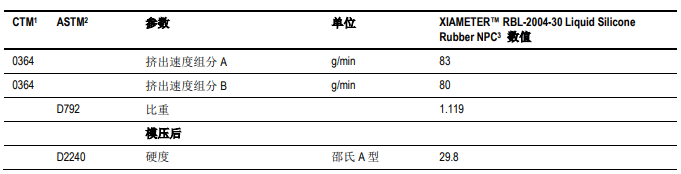

食品级硅胶

食品级液态硅胶描述

    XIAMETER™ RBL-2004-30 液体硅 橡胶具有卓越的加工性能。本品属 于 XIAMETER™ RBL-2004 系列产 品,能满足高透明、高机械性能和 短周期的特 殊应用需求。 由于本品具有很强的流变性,因此 固化时间短。当 A 和 B 组分混合 时,该 特性不会影响材料的可用时 间。


食品级液态硅胶应用方法

    混合并排除空气 A 和 B 组分在供货时已经过过滤,并 去除空气,作为相配批号使用。以 1:1 比例混合 A 和 B 组分。强烈建议采用 输送、计量和混合两组分且不会渗入 空气的计量混合设备进行生产。如果 在混合过程中夹进了气泡,必须利用 真 空装置完全去除空气。


可用时间:A 和 B 组分混合后,混合物在 25°C (77°F)温度的有效期为 72 小时。

清洁:大多数陉类溶剂均可除去未固化的硅。而极性溶剂, 如酮和乙醇则不能去除。

固化:XIAMETER RBL-2004-30 液体 硅橡胶在高温环境下会快速固 化。2 mm 的横截面 在 200°C (392°F)温度下,需要 6–10 秒。固化时间取决于厚度及所使用的固化 温度。与某些材料(如 胺类、硫和锡合成物)接触可以 抑制固化。

着色:通常在混合与配制两组分时进 行。液体色母的推 荐正常添加量为总体积的 2–4%。陶氏可以供货。


储存: 产品应在 32°C (90°F)或更低温度下保存于未开封的原装容器中。

食品接触:XIAMETER RBL-2004-30 液体 硅橡胶采用 FDA 和 BfR 允许的配方设计,适于食品 接触。 本品符合现行的食品添加剂规章,如 177.2600 和 BfR XV,包括推荐加 工条件下与食品重复接触的橡胶制品的规定。如果加工条件与规定条件不符 ,则产品可能不符合规章。制造商应对产品的总体萃取物水平进行测试,保 证与制定的参数一致,且在特定条件下进行加工。


本站相关网页素材及相关资源部分来源互联网,如有侵权请速告知,我们将会在24小时内删除            Copyright © 2002-2021 深圳市永辉盛进出口有限公司 版权所有 备案号:粤ICP备2022153326号

15338852054
